二片式内螺纹球阀

二片式内螺纹球阀

一、产品二片式内螺纹球阀的详细资料

   Q11F型二片式内螺纹球阀系列产品采用铸造二片体式阀体,这种两片式球阀左右阀体采用内螺纹连接,侧装球体的结构设计。重量轻、结构简单,安装方便,这种螺纹球阀适用于PN1.0~4.0MPa工作温度-29℃~180℃(密封圈为聚四氟乙烯)或-29℃~300℃(密封圈为对位聚苯)的各种管道上,用于切断或接通管路中的介质。

【执行标准】
  设计规范:API 6D  GB/T 1224
  螺纹连接:GB/T 7073  ASME B1.20.1  DIN 2999  ISO7/1
  试验与检验:GB/T 13927  API 598  API 6D
【性能参数】

基本型号

Q11F

工作压力(MPa

1.6~6.3   /   Calss150-Calss400 /1000WOG

口径(mm)

DN15-DN100  1/2″-4″

适用介质

水、油、气、醋酸类、硝酸类等其他介质

材料阀体

 WCB CF8 CF8M  镍合金 Monel Duplex Steel

球体

 WCB CF8 CF8M  镍合金 Monel Duplex Steel

阀杆

2Cr13 F304 F316 镍合金 Monel

密封面

PTFE RPTFE  PPL

填料

 PTFE





二、主要零件材料:

适用介质

型号

阀体

球体、阀杆

手柄

密封圈

垫片、填料

水、蒸汽、油品

Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C

A105、45

1Cr18/1Cr18Ni9Ti

不
锈
钢
SS304

聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL

聚四氟乙烯PTFE对位聚苯PPL

硝酸类

Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P

SS304/1Cr18Ni19Ti

SS304/1Cr18Ni9Ti

醋酸类

Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R

SS316/Cr18Ni12Mo2Ti

SS316/1Cr18Ni12Mo2Ti

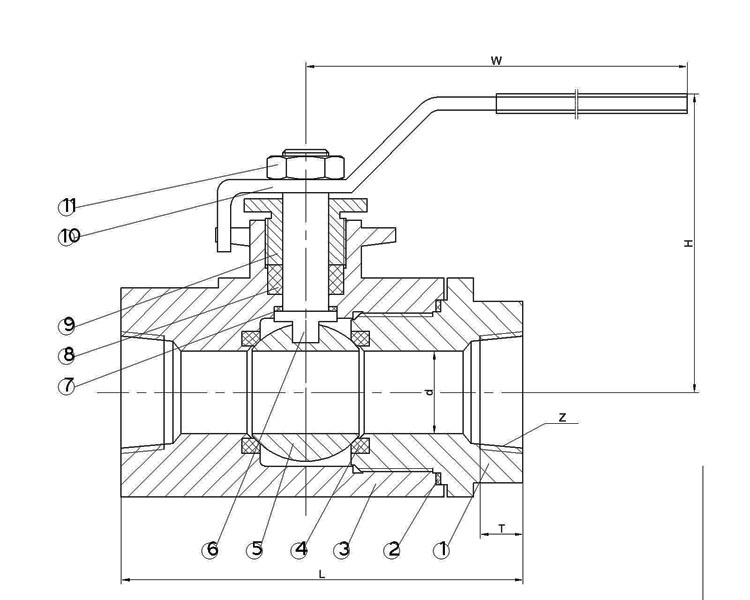

三、Q11F二片式内螺纹球阀主要尺寸:

公称通径

管螺纹

尺寸(mm)

重量WT(g)

d

L

W

H

E

D

D

6

1/4″

8

60

110

56

11.5

30

320

10

3/8″

18

60

110

58

11.5

31

320

15

1/2″

10.5

60

110

58

14

32

350

20

3/4″

13

67.5

110

62

15

38

430

25

1″

17

73

110

68

15

45

570

32

1 1/4″

22

90

150

75

18

53.4

1000

40

1 1/2″

25

97.5

150

83

19

63

1550

50

2″

32

112

150

90

19

73

2170

65

2 1/2″

40

132

180

95

21

92

3625

80

3″

50

156

220

100

27

109

5800

100

4″

65

196

250

115

29

138

7200

螺纹标准:G·DIN2999 GB307-87、NPT.BSP

 订货须知:

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
