三片式内螺纹球阀

三片式内螺纹球阀

一、产品三片式球阀的详细资料:

产品型号: 3PCQ11F-64P

产品名称: 三片式球阀

产品特点: 应用规范公称压力:1.6-6.4MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀液体(W.O.G)螺纹类型:G·NPT.BSPT.BSP.DIN259/2999 三片式球阀价格,三片式球阀厂家,三片式球阀报价。

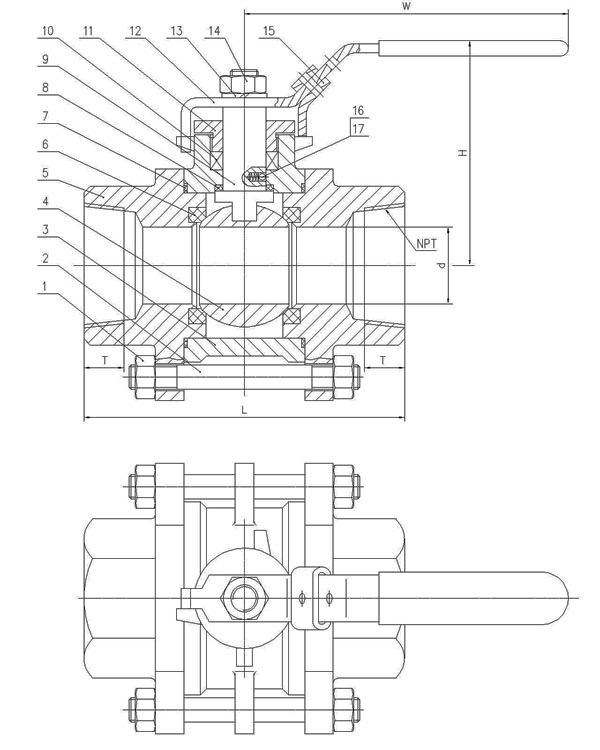

二、主要零件材料:


序号

零件名称

材质

不锈钢

碳钢

1

阀体

不锈钢CF8M

碳钢WCB

2

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

3

阀盖

不锈钢CF8M

碳钢WCB

4

球体

不锈钢SS316

不锈钢SS304

5

阀杆

不锈钢SS316

不锈钢SS316

6

螺母

不锈钢SS304

FCD45

7

垫圈

不锈钢SS304

FCD45

8

手柄套

塑料

塑料

9

手柄

不锈钢SS304

不锈钢SS304

10

阀杆螺母

不锈钢SS304

B7

11

垫圈

不锈钢SS304

不锈钢SS304

12

填料压盖螺母

不锈钢SS304

FCD45

13

填料

聚四氟乙烯PTFE

聚四氟乙稀PTFE

14

止推垫圈

聚四氟乙烯PTFE

聚四氟乙稀PTFE

15

填料

聚四氟乙烯PTFE

聚四氟乙稀PTFE

16

螺栓

不锈钢SS304

B8

三、三片式球阀主要尺寸:

SIZE

1/4″

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

3″

4″

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

68

68

72

85

90

112

120

145

185

210

268

H

100

100

130

130

165

165

190

190

250

250

280

E

100

100

130

130

165

165

190

190

250

250

280

重量WT(g)

400

405

640

890

1160

2195

2940

4865

7000

10700

19350

订货须知:

一、①三片式内螺纹球阀产品名称与型号②三片式内螺纹球阀口径③三片式内螺纹球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢三片式球阀型号,请按三片式内螺纹球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
