Q21F广式球阀 |
一、产品广式外螺纹球阀的详细资料：
产品型号：Q21F
产品名称：广式外螺纹球阀
产品特点：应用规范公称压力：1.6-6。4MPa 适用温度范围：2-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。螺纹类型：ZG.G·NPT.BSPT.BSP.DIN259/2999 广式外螺纹球阀,对焊球阀.
二、主要零件材料：
|
零件名称 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不锈钢SS304 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P |
1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R |
SS316/Cr18Ni12Mo2Ti |
SS316/Cr18Ni12Mo2Ti |

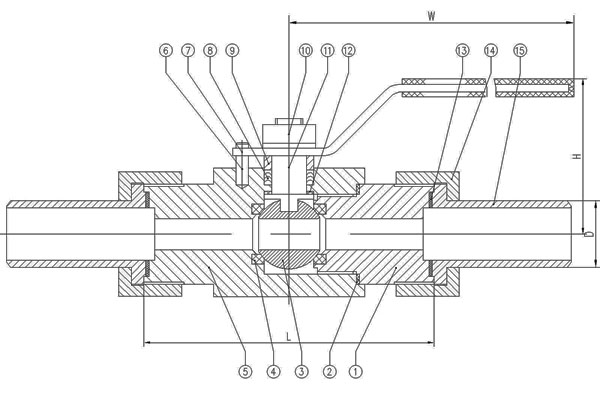

三、广式外螺纹球阀主要尺寸：
|
公称直径 |
尺寸（mm） |
|||||
|
d |
L |
L1 |
M |
Lo |
Q61对焊接头总长 |
|
|
6 |
8 |
85 |
15 |
20×1.5 |
110 |
166 |
|
10 |
10 |
85 |
16 |
24×1.5 |
110 |
166 |
|
15 |
10 |
85 |
18 |
30×2 |
110 |
172 |
|
20 |
13 |
90 |
18 |
36×2 |
110 |
187 |
|
25 |
17 |
100 |
20 |
42×2 |
110 |
227 |
|
32 |
22 |
120 |
20 |
52×2 |
150 |
235 |
|
40 |
25 |
135 |
25 |
60×3 |
150 |
255 |
|
50 |
32 |
140 |
25 |
72×3 |
150 |
291 |
螺纹标准：GB196
订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
