    波纹管截止阀

    波纹管截止阀

    产品波纹管截止阀的详细资料:

    产品名称:波纹管截止阀

    产品特点:波纹管截止阀具有双重密封装置除填料外还有不锈钢波纹管作密封元件,密封性最佳。 波纹管截止阀适用于工作压力 1.6~4.0MPa,工作温度-29~450℃的石油、化工、制药、化肥、电力行业等各种的工况上,切断或接通调节管路介质。


    试验压力:

    试验项目

    试验
    介质

    公称压力

    PN6

    PN16

    PN25

    PN40

    壳体试验

    0.9

    2.4

    3.8

    6.0

    高压密封试验

    0.7

    1.8

    2.8

    4.4

    低压密封试验

    0.6

    0.6

    0.6

    0.6

    ※公称压力PN的压力单位为bar 1MPa=10bar

    主要零件材料:

    零件名称

    阀门材料代号

    碳钢阀C

    不锈钢P

    阀体

    WCB堆焊不锈钢

    ZG1Cr18Ni9Ti

    阀盖

    WCB

    ZG1Cr18Ni9Ti

    阀杆

    2Cr13

    1Cr18Ni9Ti

    阀瓣

    1Cr18Ni9Ti堆硬质合金

    1Cr18Ni9Ti堆硬质合金

    波纹管

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    阀杆螺母

    ZQA19-4

    ZQA19-4

    填料

    柔性石墨

    柔性石墨或聚四氟乙烯

    垫片

    缠绕式垫片

    缠绕式垫片或聚四氟乙烯

    试验压力:

    试验项目

    试验
    介质

    公称压力

    PN6

    PN16

    PN25

    PN40

    壳体试验

    0.9

    2.4

    3.8

    6.0

    高压密封试验

    0.7

    1.8

    2.8

    4.4

    低压密封试验

    0.6

    0.6

    0.6

    0.6

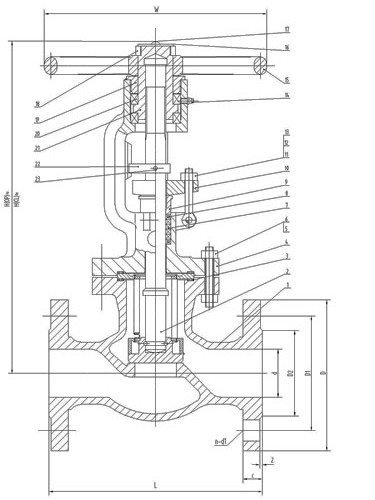

    波纹管截止阀外形尺寸和连接尺寸:

    DN

    L

    H

    D

    D1

    D2

    D3

    b1

    f1

    D4

    f2

    Do

    f

    b

    Z-d

    10

    130

    202

    90

    60

    42

    23

    6

    3

    35

    3

    120

    2

    14

    4-13.5


    16


    15

    130

    202

    95

    65

    47

    28

    6

    3

    40

    3

    120

    2

    14

    4-13.5


    16


    20

    150

    231

    105

    75

    58

    35

    8

    3

    51

    3

    140

    2

    14

    4-13.5


    228

    160

    16


    25

    160

    231

    115

    85

    68

    42

    8

    3

    58

    3

    140

    2

    14

    4-13.5


    228

    160

    16


    32

    180

    273

    120

    90

    70

    48

    6

    4

    66

    3

    120

    2

    14

    4-14


    286

    16

    140

    100

    78

    50

    8

    3

    160

    4-17.5

    274

    18


    40

    200

    278

    130

    100

    80

    54

    8

    4

    76

    3

    120

    3

    14

    4-14


    317

    16

    150

    110

    88

    60

    8

    3

    200

    4-17.5

    345

    18


    50

    230

    335

    140

    110

    90

    65

    8

    4

    88

    3

    140

    3

    14

    4-14


    317

    16

    165

    125

    102

    72

    8

    3

    200

    4-17.5

    396

    20


    65

    290

    331

    185

    145

    122

    94

    8

    3

    110

    3

    240

    3

    18

    4-17.5


    399

    280

    22

    8-17.5


    80

    310

    402

    200

    160

    133

    105

    8

    3

    121

    3

    240

    3

    20

    8-17.5


    405

    280

    22


    100

    350

    416

    220

    190

    158

    128

    11

    3.5

    150

    3.5

    320

    3

    20

    8-17.5


    460

    235

    190

    24

    8-22


    125

    400

    467

    250

    210

    184

    154

    11

    3.5

    -

    -

    360

    3

    22

    8-17.5


    270

    220

    28

    8-26


    150

    480

    525

    285

    240

    212

    182

    11

    3.5

    -

    -

    360

    3

    24

    8-22


    300

    250

    30

    8-26


    200

    600

    611

    340

    310

    278

    -

    -

    -

    260

    3.5

    500

    3

    26

    12-22


    360

    310

    278

    30

    12-27


    250

    △650

    750

    405

    355

    320

    291

    11

    4.5

    -

    -

    640

    3

    30

    15-25


    300

    △750

    754

    435

    395

    362

    335

    11

    4.5

    -

    -

    500

    4

    24

    12-23


    400

    △950

    954

    535

    495

    462

    435

    11

    5

    -

    -

    720

    4

    28

    16-23
