    气动法兰三通球阀

    气动法兰三通球阀

    产品型号:Q644F∕Q645F

    产品名称:气动法兰三通球阀

    产品特点及用途:

    气动三通法兰球阀可分为L型和T型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构,亦可采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流

    1、气动三通法兰球阀在结构上采用一体化结构,4面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化。
    2、气动三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。
    3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

    技术参数

    阀体形式

    三通球阀

    公称通径

    DN15-DN200mm

    公称压力

    国标PN1.6、2.5、4.0、6.4 MPa;美标ANSI 150、300LB ;日标JIS 10、20、30K

    法兰标准

    JIS、ANSI、GB、JB、HG等

    连接形式

    法兰式、螺纹式(适用于1/2"~2")

    阀盖形式

    整体式

    压盖形式

    压板压紧式

    密封填料

    V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

    执行机构

    执行器类型

    GT、SR、ST、AT、AW系列单双作用气动执行器

    气源压力

    0.4~0.7MPa

    气源接口

    G1/4"、G1/8"、G3/8"、G1/2"

    环境温度

    20~+60℃

    作用形式

    单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
    双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

    附件

    定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

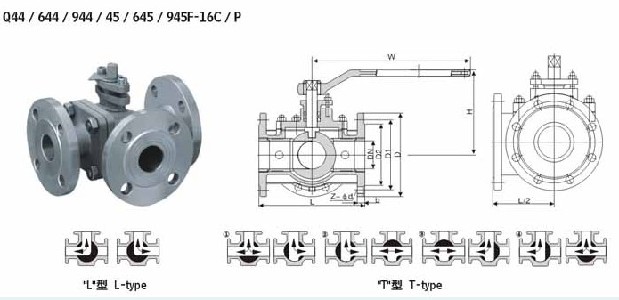

    三通法兰球阀主要外形和连接尺寸单位(mm):



    公称通径

    L

    D1

    D2

    H

    N-¢M

    DN

    in

    15

    1/2″

    130

    15

    46

    48

    4-14

    20

    3/4″

    130

    20

    56

    53

    4-14

    25

    1″

    140

    25

    65

    58

    4-14

    32

    1 1/4″

    165

    32

    76

    71

    4-18

    40

    1 1/2″

    165

    40

    84

    76

    4-18

    50

    2″

    203

    50

    99

    85

    4-18

    65

    2 1/2

    222

    64

    118

    101.5

    4-18

    80

    3″

    241

    76

    132

    111.5

    8-18

    100

    4″

    305

    100

    156

    140

    8-18

    125

    5″

    356

    125

    184

    183

    8-18

    150

    6″

    394

    150

    211

    201

    8-22

    200

    8″

    457

    200

    266

    252

    8-22

    订货须知:

    一、①气动三通内球阀产品名称与型号②气动三通内球阀口径③气动三通球阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定公司的气动三通球阀型号,请按气动三通球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
